義大利製高性能二軸頭

主要本體結構採用高張力 GGG40 級球墨鑄鐵鑄造成型，特別匹配二軸頭受力複雜的應用特性

型號	主軸內孔規格	主軸轉速	主軸馬達*2
TCH-20F	HSK-A63	24,000 rpm	42 / 55 kW
TCH-19	HSK-A63	24,000 rpm	42 / 55 kW
KESSLER*1	HSK-A63	24,000 rpm	37 / 46 kW

*1 德製二軸頭 *2 S1 / S6 40% 穩定的主軸伸長量

全系列主軸可於開機十分鐘內迅速達成穩定的加工條件，即使長時間連續加工，主軸變形量仍可維持於 0.01 mm 內

先進的 B/C 軸結構

• 採用三個高速、零背隙的直驅式馬達 ( DD Motor ) 驅動，提供超大的扭矩輸出
• 超高剛性交叉滾柱軸承設計，能輕易承受各種方向的軸向負荷、徑向負荷及力矩負荷
• 標準配備碟式油壓剎車系統，作動反應靈敏、散熱性佳，完全滿足高頻率剎車的使用需求
• 搭載高解析度絕對式解碼器，確保極致的加工精度

	B 軸	C 軸
最高轉速	50 rpm	50 rpm
最高加速	30 rad/sec²	30 rad/sec²
最大扭矩	1,400 Nm ( TCH-20F ) / 1,100 Nm ( TCH-19 )	1,300 Nm ( TCH-20F ) / 900 Nm ( TCH-19 )
夾持扭矩	4,000 Nm	4,000 Nm
定位精度	± 3 arc.sec	± 3 arc.sec
旋轉角度	± 100°	± 240°

高剛性對稱式叉型結構

低干涉量的緊湊外型設計

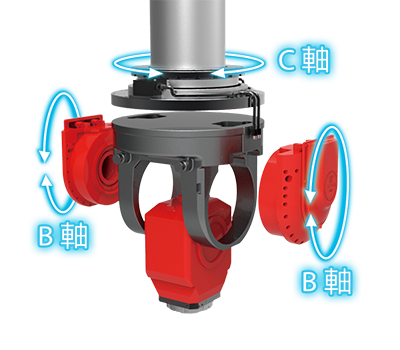

大扭矩直驅式馬達驅動

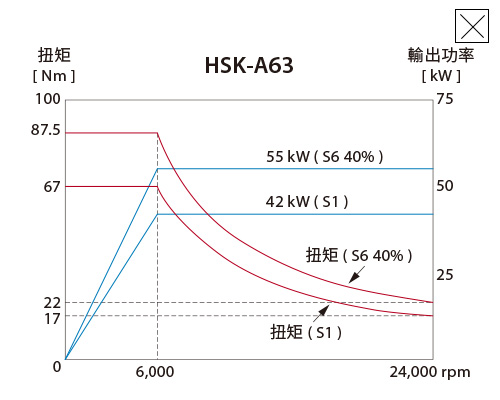

TCH-20F 高速內藏式二軸頭　

TCH-19 高速內藏式二軸頭　

德製 KESSLER 大馬力二軸頭

	B 軸	C 軸
最高轉速	100 rpm
最高加速	30 rad/sec²
最大扭矩	1,200 Nm	1,100 Nm
夾持扭矩	2,160 Nm	3,024 Nm
定位精度	± 5 arc.sec	± 3 arc.sec
旋轉角度	± 105°	± 360°

主軸
主軸馬達 ( S1 / S6 40% )	37 / 46 kW
主軸扭矩 ( S1 / S6 40% )	60 / 73 Nm
主軸轉速	24,000 rpm
主軸內孔規格	HSK-A63
