高剛性結構
所有結構件皆透過 FEM 有限元素分析，具有設計最佳化、結構輕量化等優點，確保整機最佳結構剛性
門橋與底座採用一體成型的鑄件結構設計，接觸面皆經過精密手工鏟花程序，確保最佳組裝精度、結構強度及均衡負載
精度回饋系統
軸向進給跳脫機構
主軸端面精密鏟花
門橋與底座結合面鏟花

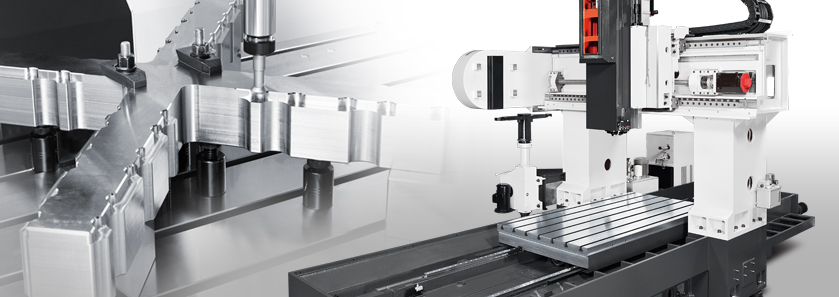

重切削的首選機型
為滿足重切削、重負荷的加工需求，HD 系列藉由強化結構剛性與提高核心元件規格等多項先進設計。不論性能表現或可靠度方面皆較同級機型大幅提升
機型：HD-2012 材質：S50C 中碳鋼
| HD V.S 同級機型 |
| ↑ 55 % |
|---|
| 切屑移除率 ( cc / kW ) |
| 切屑移除率 | 刀具尺寸：Ø 100 mm 刀刃數：7 主軸轉速：477 rpm 切削寬度：60 mm 切削深度：4 mm 進給率：3,000 mm/min. 主軸負載：105% |
| 720 cc / min. 32.7 cc / kW |
|---|
| 切屑移除率 | 刀具尺寸：Ø 100 mm 刀刃數：7 主軸轉速：477 rpm 切削寬度：60 mm 切削深度：5 mm 進給率：4,200 mm/min. 主軸負載：133% |
| 1,260 cc / min. 57.3 cc / kW |
|---|
一體式鑄件底座採用封閉式矩形結構設計，力流迴路可更為平均傳導於機台外部，有效提高底座之荷重與抗震能力
底座兩側提供大尺寸導水斜面，可提高排屑效率，滿足長時間重切削之加工需求
| HD V.S 同級機型 |
| ↑ 24 % |
|---|
| 雙柱截面積 |
| ↑ 42 % |
| 底座接觸面積 |

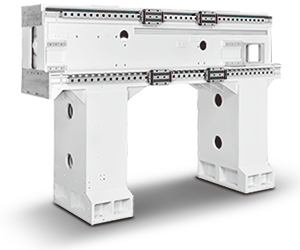

門橋剛性
經強化設計之門橋結構，門橋與底座之接觸面積增加 42 %，雙柱截面積增加 24 %，結構剛性大幅提升
門橋底部以一體式延伸加強肋設計，可輔助承受因主軸頭與鞍座自重所產生的不平衡力矩，有效抑制門橋之變形量
工作台剛性工作台採用背面封閉式之雙層結構設計，可提高結構剛性與耐切削能力。並使得最大載重量提高至 5,500 kg ( HD-3012 )

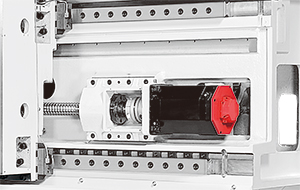

進給系統
三軸導螺桿採用超越同級機型之直徑規格，可提供本系列極佳的重切削能力，並確保導螺桿之使用年限
X 軸採用 FANUC α30 伺服馬達驅動高減速比之皮帶輪，可提升 X 軸向的推力與扭力輸出
( Y 軸採用 AC 伺服馬達直結驅動 )
