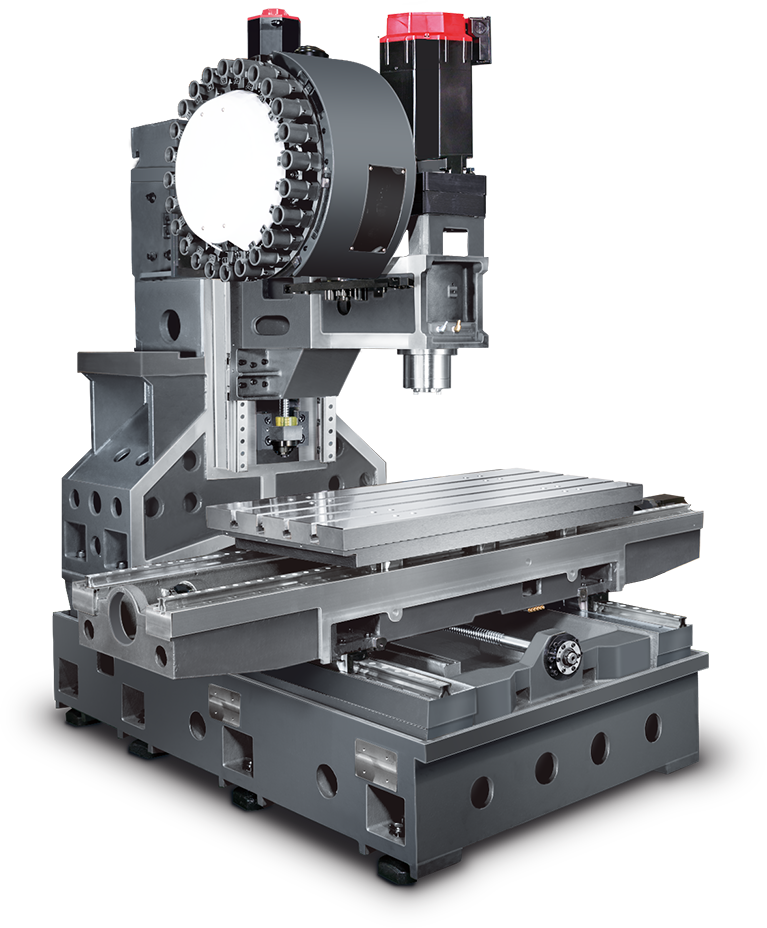

高剛性結構

所有鑄件結構皆經過 FEM 有限元素分析,具有設計最佳化、結構輕量化等優點,確保整機最佳結構剛性
工作台採用放射狀加強肋設計,結構強度大幅提升
△ ( Delta ) 大跨距立柱結構,即使高速位移頭部亦不晃動,提供極佳的切削剛性
底座採用最佳跨距設計,提供優異的支撐剛性,確保最佳動態精度
立柱與底座接觸面皆經過手工鏟花程序,確保最佳組裝精度、結構強度及均衡負載
X 軸行程 1,400 mm 以上之機型,底座採高剛性滾柱型四滑軌設計,底座尺寸依行程長度比例加大,可消除工作台懸垂問題,確保最佳支撐剛性
三軸採用超高剛性滾柱型線性滑軌,兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色,剛性與控制性大幅提升

高精度軸向進給系統

三軸進給系統皆採用 FANUC αi 系列絕對式 AC 伺服馬達直結驅動,可提供強大的推力以及快速的加減速運動,有效降低馬達負荷、減少熱能的產生,藉以確保極致的性能與精度
採用高精密雙螺帽旋轉導螺桿,可提供優異的重切削剛性,確保加工精度以及延長螺桿使用年限
一體式螺桿馬達座與軸承座,切削應力可更為均勻分佈於鑄件本體,有效提高軸向系統之整體剛性並避免螺桿旋轉變形
雙螺帽旋轉導螺桿
直結式伺服馬達
一體式螺桿馬達座
一體式螺桿軸承座
